¿Cómo construir un gráfico de control?
Primer paso: el cobro de una base de datos

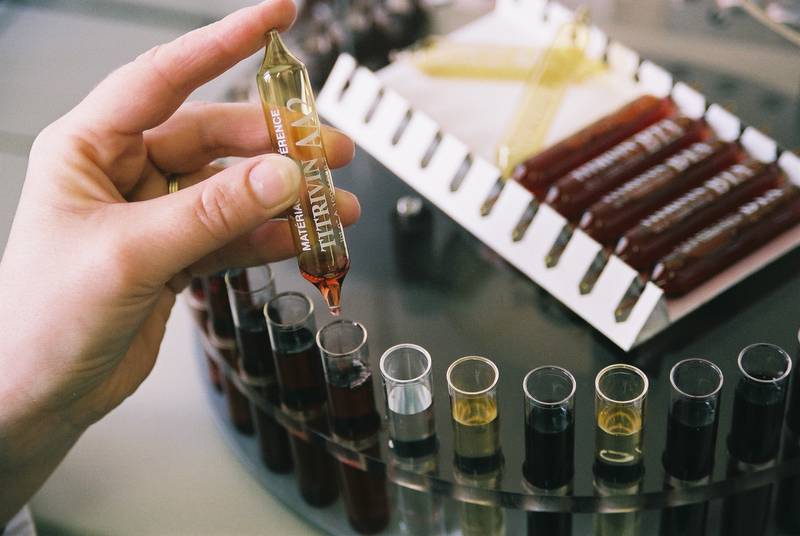

En condiciones de reproducibilidad, es decir, en varios días diferentes, que se escanea un lote de TITRIVIN y recoger todos los resultados.
Idealmente, es necesario recoger al menos treinta resultados.
Segundo paso: el uso de estos resultados
Para este conjunto de resultados, se calcula:
- la media aritmética
- reproducibilidad interna SD llamada srepro
La desviación estándar caracteriza la dispersión de los resultados alrededor de la media.
Tercer paso: definir los parámetros de la gráfica de control
Se definen los diferentes elementos de su control del mapa para construir:
El objetivo
El objetivo corresponde a la media aritmética m
Los límites de control
- El límite de control superior (LCS): m + 3 srepro
- El límite inferior de control (LCI): m - 3 srepro
Es el intervalo en el que las medidas varían de acuerdo con un nivel de confianza del 99,8%.
Cuando un punto está fuera de estos límites, se considera "anormal", debe aplicar una acción correctiva.
Límites de Monitoreo
- El seguimiento límite superior (LSS): M + 2 srepro
- La vigilancia del límite inferior (LSI): m - 2 srepro
Entre estos dos límites, la variación de la medida es "normal", con un nivel de confianza del 95%.

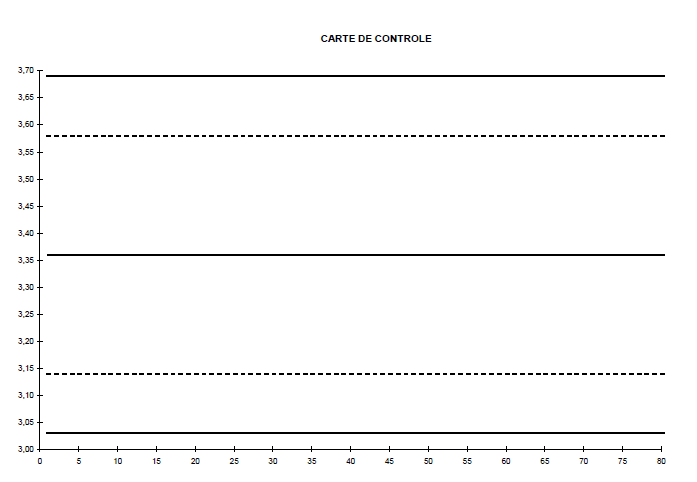

Cuarto Paso: la construcción gráfica
Este gráfico se puede construir en un papel o en computadora.
Quinto paso: analizar el gráfico
Representar la gráfica, los nuevos resultados de su control de calidad interno.
Dependiendo de su posición, se puede interpretar su tarjeta de control.
De hecho, la construcción de un gráfico de control es útil si un análisis del mismo se realiza periódicamente.
Sexto paso: validación o sustitución de parámetros
Después de recoger una treintena de valores, debe hacer una evaluación para validar o no los distintos parámetros del gráfico de control.
Si usted observa un gráfico de control "anormal", debe volver a calcular el valor de destino y / o la desviación estándar de la reproducibilidad de todos los resultados obtenidos en el primer paso.
